介绍：
LD4401ED 中继模块采用特殊防潮技术和插拔式结构设计。内置单片机，适时处理采集的输入信息，工作性能稳定可靠，具有较
强的抗干扰能力。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强
制性产品认证实施细则》,取得消防产品 3C 认证证书。LD4401ED 配接设备使用 3 线制，分别为供电输出、信号输入、公共地。输入
信号为模拟电压，输入信号被实时采集，可上传到控制器。根据输入信号的值，模块有故障、正常监视和报警三种状态。可以和利
达公司生产的 E/EN/EL 系列火灾报警控制器配合使用。本产品无污染、功耗低，适用于各种工业及民用建筑。
功能：
★ 二总线，无极性。
★ 采用电子编码，占一个节点地址（0～255）。
★ 电源总线，有极性。
★ 单色指示灯显示状态信息。
★ 提供 1 组供电输出。
★ 可接收 1 路模拟量中继信号，根据信号值判断模块状态。
★ 可检测外接线路断路、短路故障。
主要技术指标：
内容 技术参数
类型 中继模块
指示灯 正常工作—红灯闪亮 火警—红灯常亮
工作电压 电源总线：DC24V 二总线：DC 14V～24V
工作电流 电源总线：＜1.6mA 二总线电流：＜1.6mA 供电输出电压 DC24V/300 mA (最大)
输入信号参数 模拟量电压信号 DC 0～24V
模块状态 U SG ＜5V 为故障， 5V≤U SG ＜16V 为报警，U SG ≥16V 为正常监视
工作环境温度 －40℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD60(ED)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 长 85mm×宽 37mm×高 85mm(含底座)
重量 0.15Kg±0.01Kg

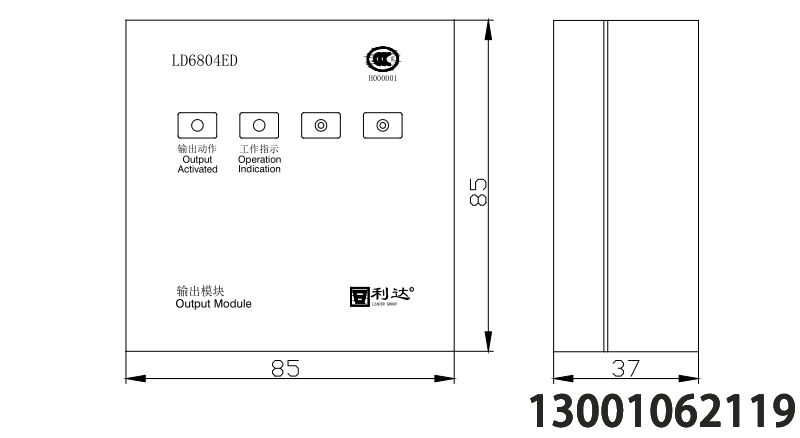

安装示意图

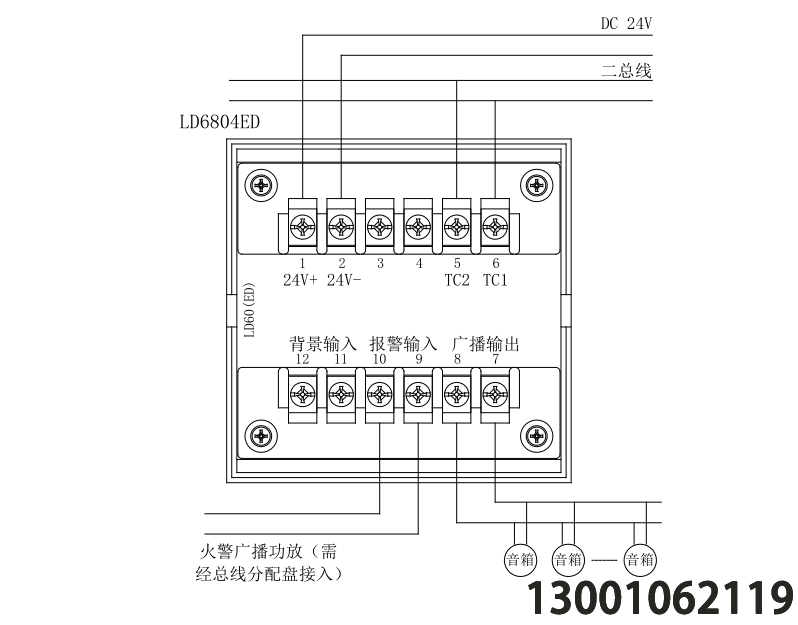

接线示意图
安装示意图
接线示意图
安装步骤： 与 与 LD4400ED- -1 1 相同。
布线要求 ：与 与 LD6800 ED- -1 1 相同。24小时咨询热线13001062119
