介绍：
LD3600ED-3 主要用于火灾报警控制器的二总线回路中，隔离线路中的短路点,保证线路中的其他设备的正常运行。可以与利
达公司生产的 E/EN/EL 系列火灾报警控制器配合使用。本产品无污染、功耗低，适用于各种工业及民用建筑。LD3600ED-3 输出为
3 路，各路独立保护，不相互影响。
功能：
★ 二总线，无极性，不占地址点。
★ 不需要外接电源。
★ 单向使用。
★ 绿色指示工作，红色指示短路。
主要技术指标：
内容 技术参数
类型 总线短路保护器
指示灯 工作指示灯—正常工作绿色指示灯常亮 短路指示灯—短路时红色指示灯常亮
工作电压 DC 14V～24V
工作电流 静态电流：＜3.0mA 短路动作电流：＜200mA
输出路数参数 3 路
工作环境温度 －40℃～55℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD60(ED)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 长 85mm×宽 37mm×高 85mm(含底座)
重量 0.15Kg±0.005Kg

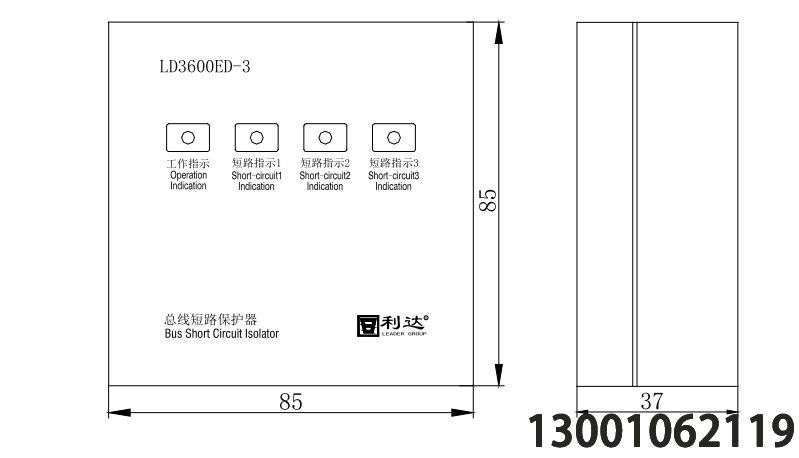

外形结构示意图：

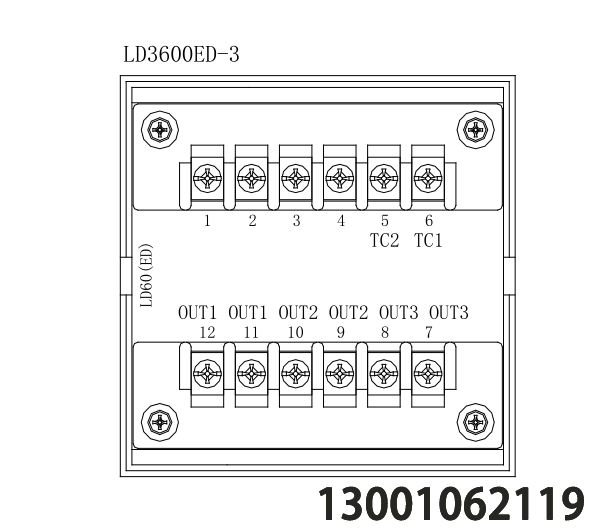

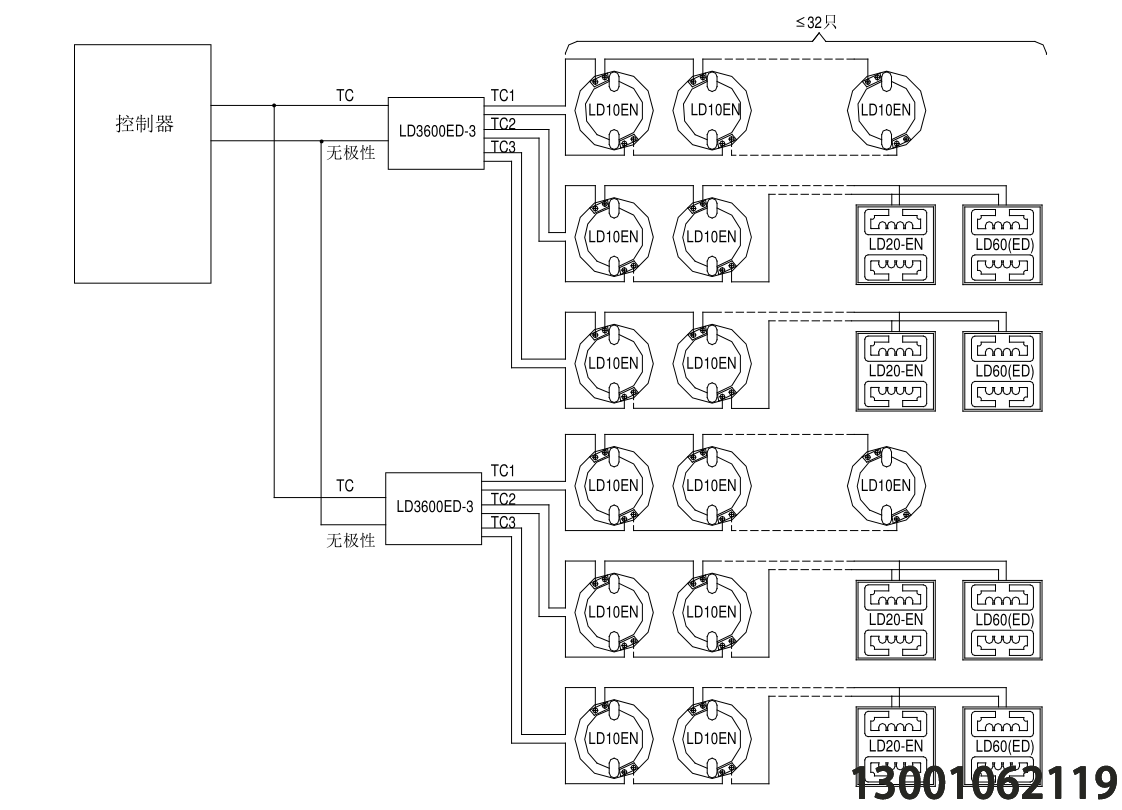

端子 图 与 接线示意图 ：
安装步骤： 与 与 LD4400ED- -1 1 相同。
布线要求 ：与 与 LD4400ED- -1 1 相同。
