介绍：
LD3600ED-L 双向短路保护模块采用特殊防潮技术和插拔式结构设计。内置单片机，适时处理采集的输入信息，工作性能稳
定可靠，功耗低，串联损失电压低，具有较强的抗干扰能力。可用于环路或总线布线方式火灾报警系统探测设备线路保护，可以
和利达公司生产的 LD198EL-E 火灾报警控制器配合使用。本产品无污染、功耗低，适用于各种工业及民用建筑。
功能：
★ 二总线，有极性，可选择是否占地址。
★ 不需外接电源。
★ 具备二总线双向保护功能。
★ 二总线短路时有指示。
主要技术指标：
内容 技术参数
类型 短路保护器
指示灯 工作指示灯—正常工作指示灯常亮 短路指示灯—短路时指示灯常亮
工作电压 控制总线：DC 6V～26V
工作电流 静态电流＜2.5mA
最大插入电阻 小于 1 欧
最大允许通过电流 0.5A
动作条件 输出端电压小于 7V
工作环境温度 -10℃～45℃
工作环境相对湿度 ≤95％ (40±2)℃（无凝露）
安装方式 配合本公司 LD60(ED)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸 长 85mm×宽 37mm×高 85mm
重量 0.16Kg±0.005Kg

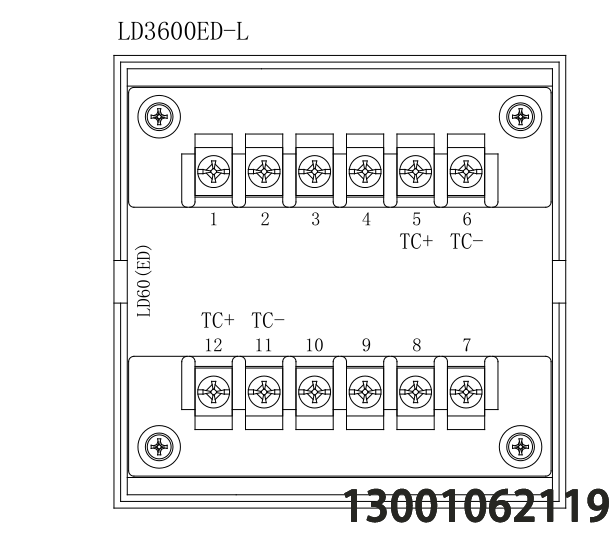

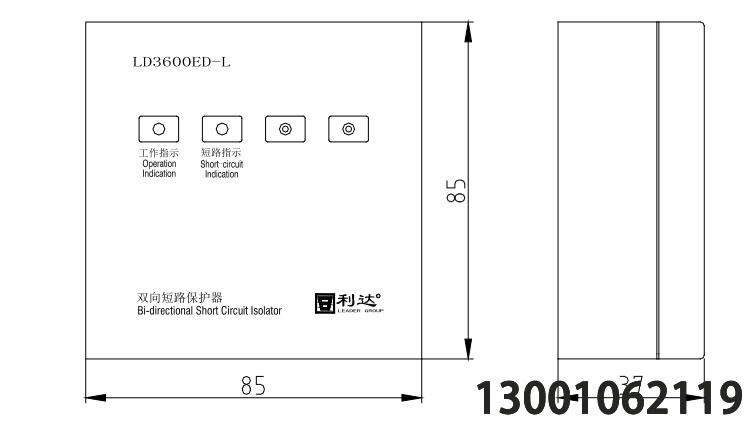

外形结构示意 图：
外形结构示意 图：
安装方式及 安装步骤：与 LD4400ED D- -1 1 相同。

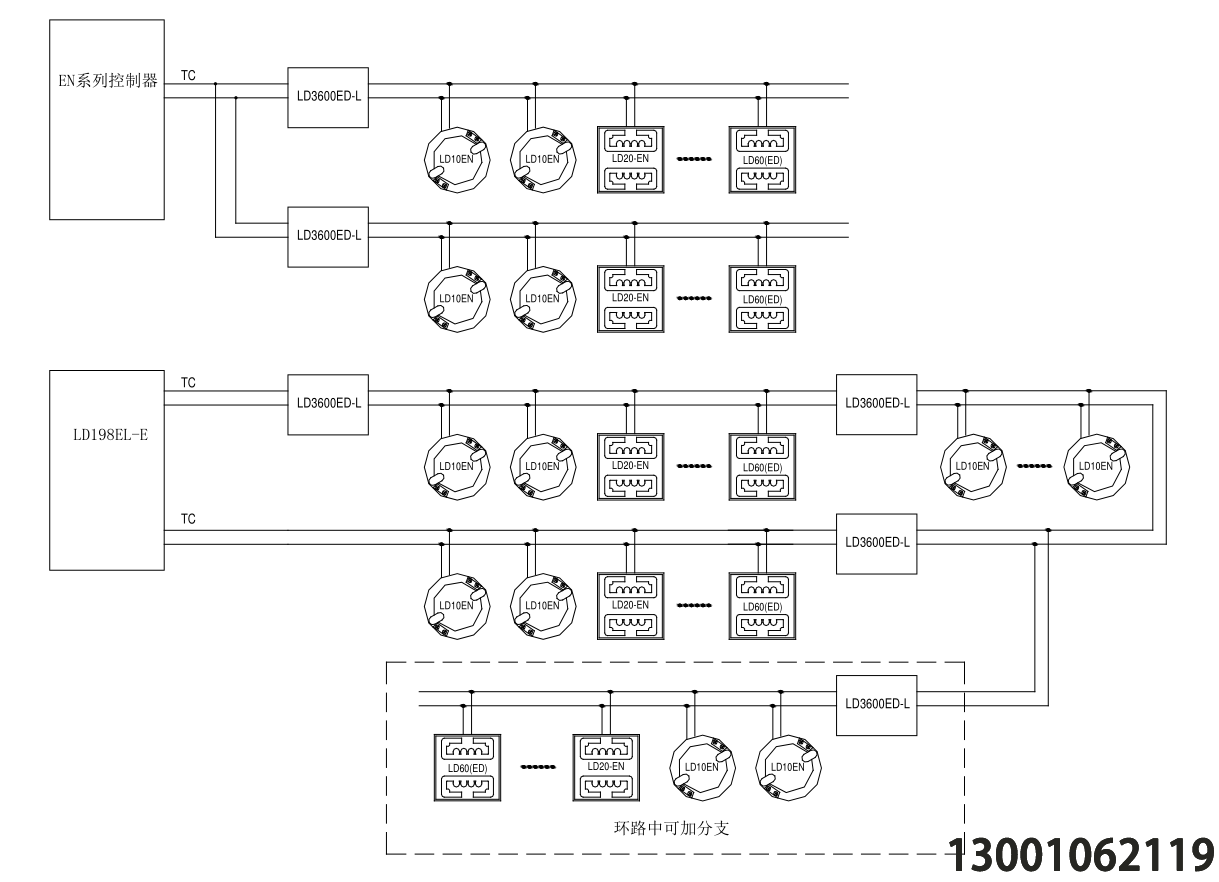

布线要求 ：与 LD4400ED D- -1 1 相同。24小时咨询热线13001062119
